HETTICH 9398862 závěsné kování SAH 500 s pojistkou proti vyvěšení

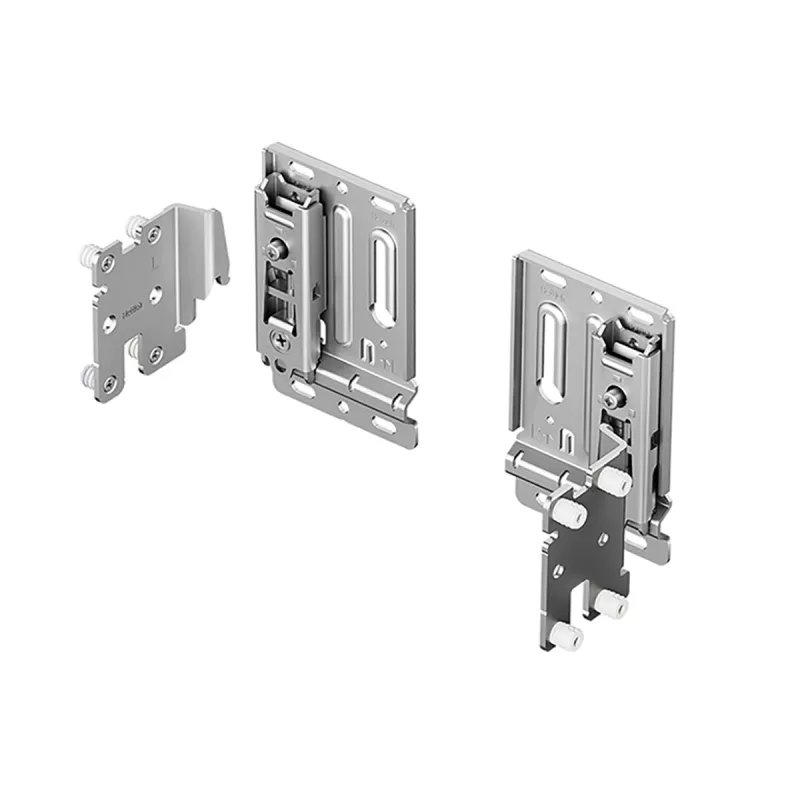

Sada závěsného kování SAH 500 s pojistkou proti vyvěšení. Skládá se z nástěnného prvku (L/P) a korpusového prvku (L/P). Nástěnný prvek je určen pro přišroubování na stěnu - nutno použít kotevní materiál dle konstrukce stěny. Korpusový díl je určený k zalisování (automatizovaná montáž) nebo naražení do korpusu (ruční montáž). Integrovaná pojistka proti vyvěšení zabraňuje nechtěnému sejmutí skříňky ze stěny (v souladu s DIN EN 14749). Potřebná výška přizvednutí pro sejmutí korpusu ze závěsu je 6,5mm.

Jednou z předností kování je také malý potřebný prostor v korpusu, který minimálně omezuje využití korpusu (např. pro zásuvkové systémy).

Kování umožňuje 3D seřízení výškové +/-11 mm, stranové +/-3 mm a hloubky +10/-2 mm. Seřizovací šrouby jsou chráněny proti samovolnému vyšroubování.

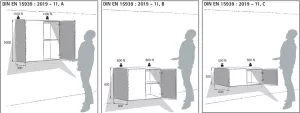

Nosnost závěsného kování dle DIN EN 15939:2019-11:
- 110 kg/ks ve zkušebním rámu A (výška korpusu = 1000mm / hloubka korpusu = 300mm)
- 80 kg/ks ve zkušebním rámu B (výška korpusu = 600mm / hloubka korpusu = 600mm)
- 50 kg/ks ve zkušebním rámu C (výška korpusu = 300mm / hloubka korpusu = 600mm)

Pozinkovaná ocel – plně recyklovatelná.

Přípustná tloušťka zadní stěny 3–8mm, odstup zad od zadní hrany korpusu alespoň 16mm. Kování lze použít i bez zadní stěny.

V případě potřeby lze doplnit krytky - nutno objednat samostatně:
1) krytka typ A
- odstup zad RV = 16-20mm
- výřez zadní stěny 134x42,5mm
2) krytka typ B
- odstup zad RV = 20mm a více
- výřez zadní stěny 120x30,5mm

Upozornění: Kování SAH 500 nelze kombinovat se závěsnými lištami.
